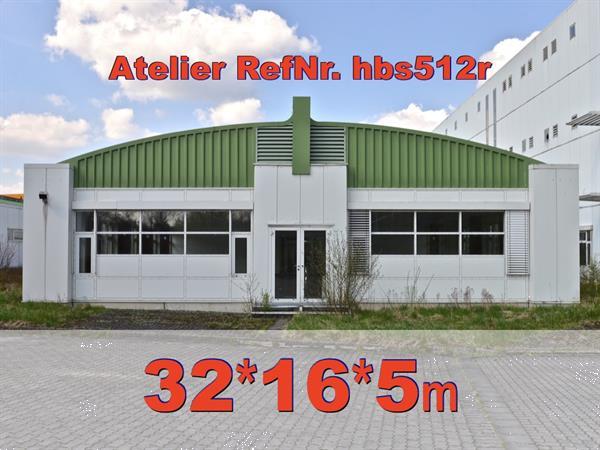

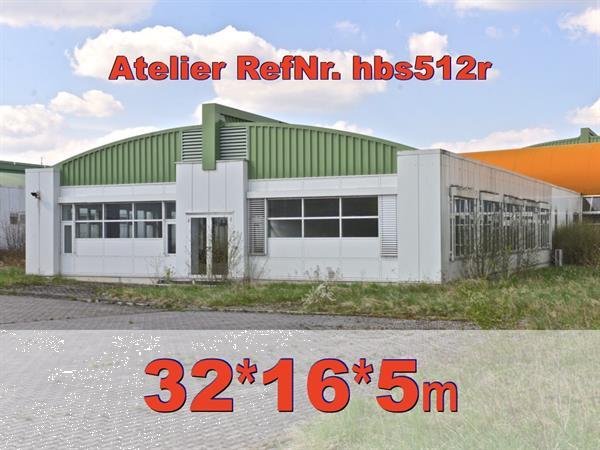

Zur Demontage bestimmte Werkhalle in Stahlbauweise mit dem Grundriss von rund L32 x B16 Metern und einer überdachten BGF von rund 512 Quadratmetern. In deren zweitem Lebenszyklus könnte diese Hallenkonstruktion zur Errichtung einer Werkstatthalle mit Büro-/ Sozialräumen, Verkaufshalle, Atelier mit Wohnung u.v.a.m. dienen.
ANNÄHERNDE ABMESSUNGEN:
Überbaute Fl: ca.512 qm;
Hallenbreite: ca. 16,266 m AK Wandpaneel;
Hallenbreite: 16.000 mm AK Wandriegel;
Spannweite: 14.667 mm IK Rahmenstützen;
Hallen-Länge: ca. 32,60 m AK Wandpaneel;
Hallen-Länge: ca. 32,00 m Mitte Mitte Endrahmen;
Längs-Raster: 4.000 mm Mitte Mitte R-Stützen;
Traufen-Höhe: 3.625 mm OK Rahmenstütze;
Seitenhöhe: ca. 4,0 m OK Wandpaneel;
First-Höhe: 5.168 mm OK Stahlbinder;
First-Höhe: 4.918 mm OK Rahmenbinder:
Hallenhöhe: 5.33 m OK Dachschale;
LASTANNAHMEN:
Schneelast: 1,00 kN/qm bei 344m ü.NHN.
HALLENTRAGWERK:

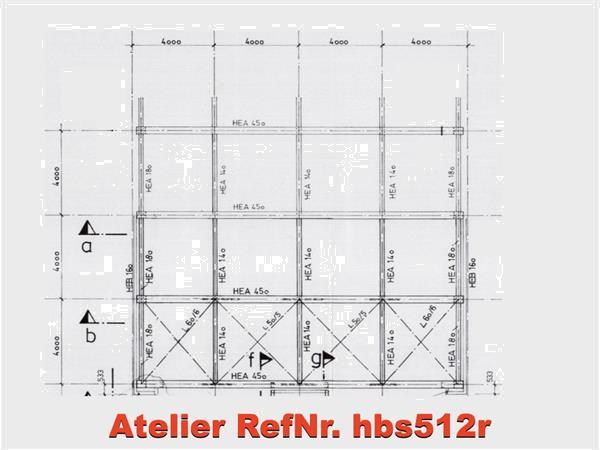

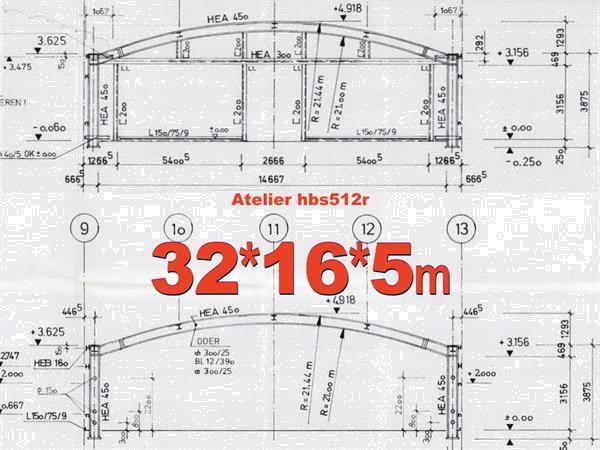

Vorgefertigte Zweigelenkrahmen mit bogenförmigen Rahmenbindern aus warmgewalztem und grundiertem/ lackierten Profilstahl der Stahlgüte R-St 37. Die Primärkonstruktion besteht aus acht freitragenden Stahlrahmen und zwei Giebelwandrahmen aus warmgewalzten Breitflansch-Profilen HEA 450. Die Endwandpfosten bestehen aus U-Profil 200. Längsstabilisierung durch Dachverband und Längswandverbände. Wegen der relativ schweren ISOROCK- Paneele bestehen die Wandriegel aus warmgewalztem Profilstahl HEB 160 und Winkelprofil 150/75/9mm. Die Dach-Unterkonstruktion besteht aus Stahl-Trapezblech. GRÜNDUNG: auf Punkt-/ Streifenfundamente.
DACH-EINDECKUNG:

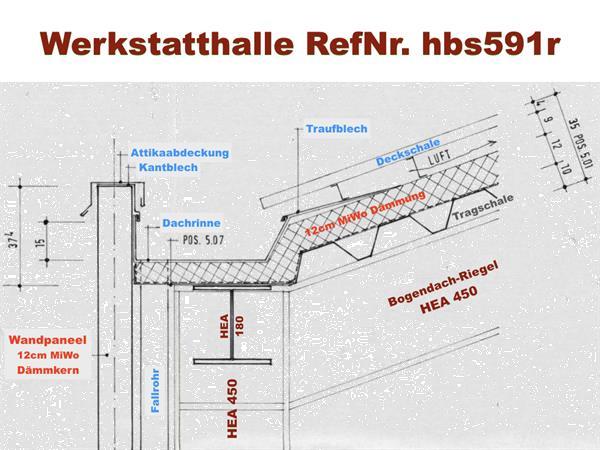

Zweischaliges Trapezdach aus sendzimierverzinktem Bandstahl mit Tragschale aus Stahltrapezblech und bombierter Deckschale aus Stahltrapezblech auf Z-Halter verlegt mit 12 cm MiWo-Dämmung, Kondensat- und Diffusionsfolie mit Firstentlüftung im Bogenscheitel zur Entspannung des Dachaufbaus. Die Mineralfaser-Dämmung wird bauseits entsorgt, das hießt die Entsorgungskosten gehen zu unseren Lasten.
FASSADE/ WAND-BEPLANKUNG:
Die Außenhülle des Gebäudes bilden ISOROCK- Wandpaneele (LL 120mm) mit Stahlblech-Deckschalen (d=1mm) und einem MiWo-Dämmkern. Die Wandpaneele wurden vertikal auf Wandriegel aus warmgewalzten Stahlprofilen HEB 160 geschraubt.
AUSSTATTUNG:
Aluminium Tür- und Fensterrahmen. Aus einigen Fensterrahmen fehlen Glasscheiben.
DOKUMENTATION:
ursprüngliche Bau-Unterlagen mit Zeichnung und Statischen Berechnungen.
STANDORT: bei Coburg, Bayern. Besichtigung nach Vereinbarung.
VERFÜGBARKEIT: nach Absprache auch ab sofort.
NETTO-PREIS:
auf schriftliche Anfrage mit vollständigen Firmen-/ Kontaktdaten.

Used factory building with a footprint of approximately 32 x 16 meters and a covered gross floor area of round about 512 square meters. In its second life cycle, this structure could serve to build a Workshop, Retail Hall, Studio apartment and many more.
APPROXIMATE DIMENSIONS:
Covered surface: approx. 512 sqm;
Width of the Hall: 16.266 m AK wall panel;
Width of the Hall: 16.000 mm AK wall bars;
Clear span: 14.667 mm IK frame support;
Hall length: approx. 32.60 m AK wall panel;
Hall length: 32.00 m c2c of end frames.
Bay width: 4,000 mm c2c of frame;
Eaves height: 3.625 mm top of uprights;
Side height: approx. 4.0 m top of wall panel;
Ridge height: 4.918 mm top of steel trusses:
Height: 5.33 m top of roofing;
LOAD ASSUMPTIONS:
Snow load: 1.00 kN/sqm at 344 m above sea level.
HALL STRUCTURE:
Prefabricated bolted frames with curved frame rafters made of hot-rolled and primed / coated wide flansch profiles of steel grade R S
